プリズム分光モジュール

RGB高速出力タイプ

Model 1 シリーズ

  • 1/2.9型（1.3メガピクセル）の3CMOSセンサモジュール
  • RGB 3波長のプリズム分光
  • MIPI出力タイプ（Model C1）とセンサモジュールタイプ（Model B1）を供給
  • フレームレート：41.5FPS（Model C1）、165.9FPS Max.（Model B1）
  • シャッター：グローバルシャッタ（36nsec〜43.7msec）
  • レンズマウント：Cマウント（取付ネジの突出が4mm以内のもの）

PureSpectra社のプリズム分光モジュール「Model 1」は可視光領域を色の3原色であるR (Red), G (Green), B (Blue)に分光し、3つのCMOSセンサより映像データを出力します。1.3メガピクセルのセンサを搭載し、高速な映像出力が可能です。単一画素にRGB全ての情報が得られる上に、各色領域の混色が少ないため色再現性、色解像度が単板式のカラーカメラと比較して非常に優れています。正確な「色」を使う必要のあるアプリケーションに最適に使っていただくことが可能です。

Specifications 主な仕様

  • 型名

    Model B1 / C1

  • 分光概要

    RGB（3 CMOSセンサ）

  • イメージセンサ

    1/2.9型 160万画素 SONY製CMOSセンサ x3

  • 実行画素数

    1,440(H) x 1,080(V)

  • 画素サイズ

    3.45um(H) x 3.45um(V)

カメラ仕様

  • 走査方式

    Progressive Scan

  • ピクセルクロック

    74.25MHz

  • 動作モード

    フリーラン / 外部トリガ

  • シャッタ

    シャッタ方式：・Global Shutter
    ・通信制御可能（36nsec〜43.7msec）

  • トリガー

    外部トリガー（H/WトリガーもしくはGPIO経由）

  • 電源仕様

    ・DC5V±0.5V
    ・消費電力 4.8W

  • インターフェース

    MIPI (FFC Cable)
    ※FFCケーブルの接触面は同一面のものを使用してください

  • レンズマウント

    Cマウント
    フランジ面からのネジ部突出が4mm以内のものに限ります

  • フランジバック

    17.526mm in air, 0/-0.005mm

  • 光軸精度

    Center ±1um max.

環境仕様

  • 動作温湿度

    温度：-5℃〜+45℃
    湿度：20%〜80%（結露なきこと）
    ※イメージセンサに搭載されている温度センサの値が75℃を超えないこと

  • 保存温湿度

    温度：-25℃〜60℃（with airflow 0.4 m/s）
    湿度：20〜80% (結露なきこと)

  • 耐振動

    10G（20Hz〜200Hz XYZ方向）

  • 耐衝撃

    80G

  • 映像安定までの時間

    【目安】電源投入後20分

外形情報

  • 外形寸法（TYPE C）

    43mm(W)x43mm(H)x43mm(D)

  • 重さ（TYPE C）

    100g

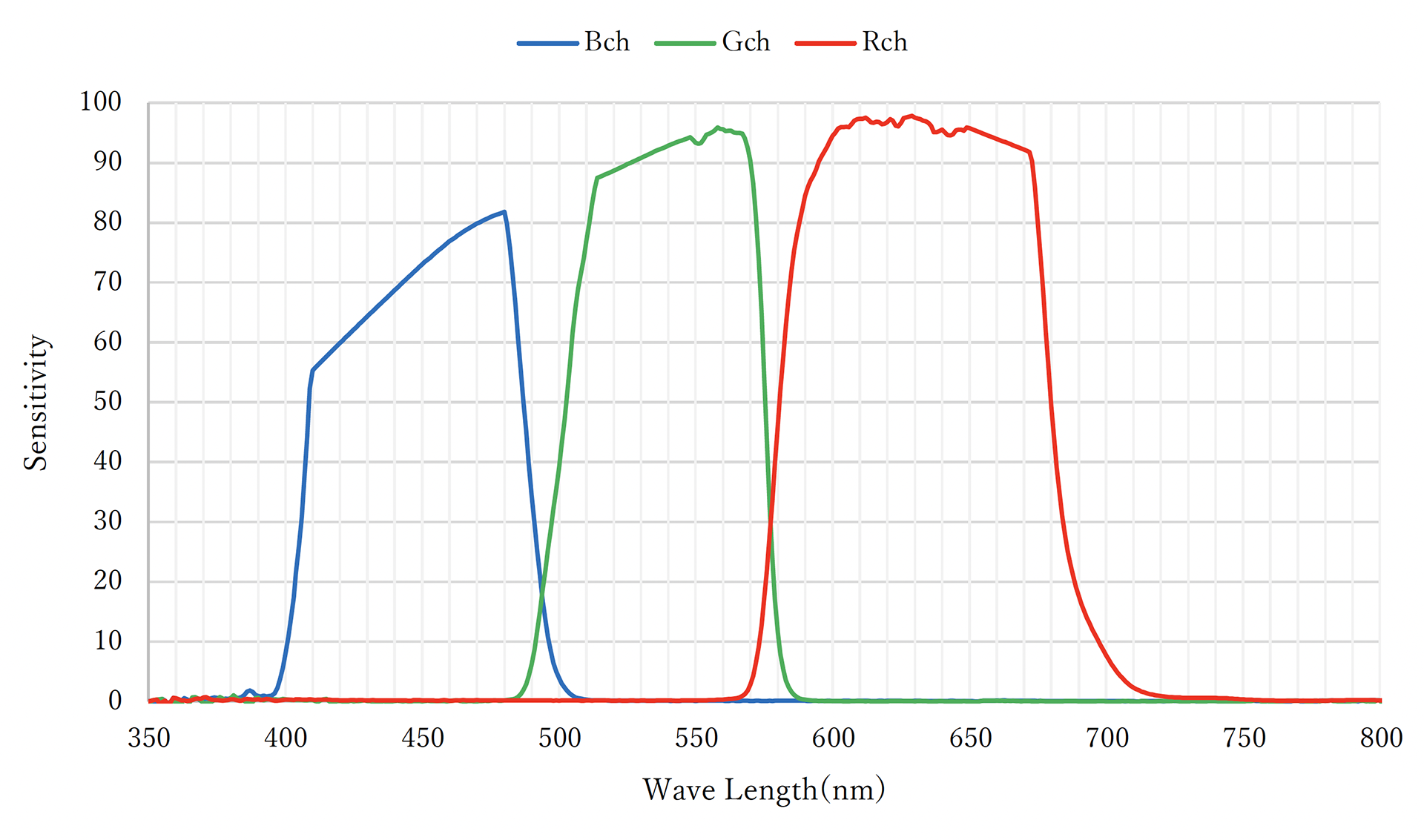

Spectral Sensitivity 分光感度特性

Spectral_Model1

Application 主な用途（アプリケーション）

  • 食品・医薬品検査
  • 半導体・電子部品検査（色を使うもの）
  • 印刷検査
  • 顕微鏡・拡大鏡

RGBとして色の再現性が重要視される用途や、各波長において特徴点の抽出が出来るアプリケーションに使用されます。

製品情報PDFダウンロード（Coming Soon）
